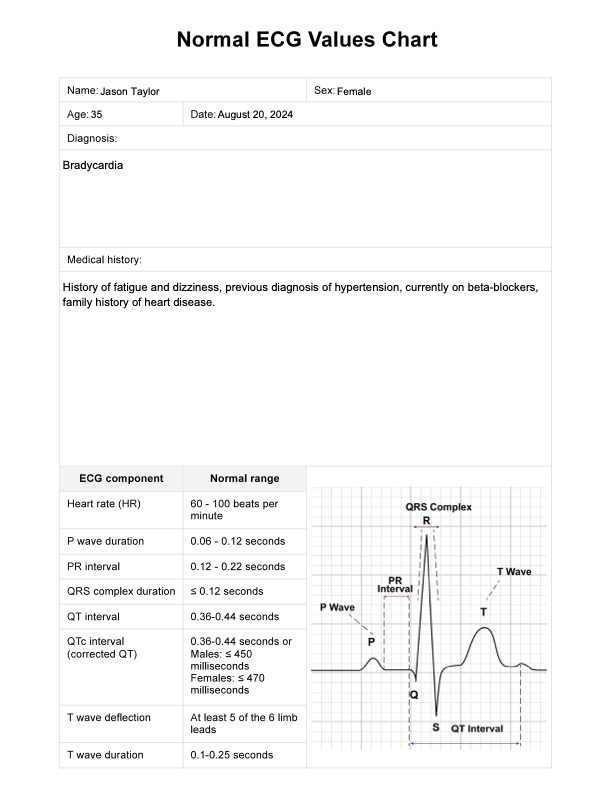

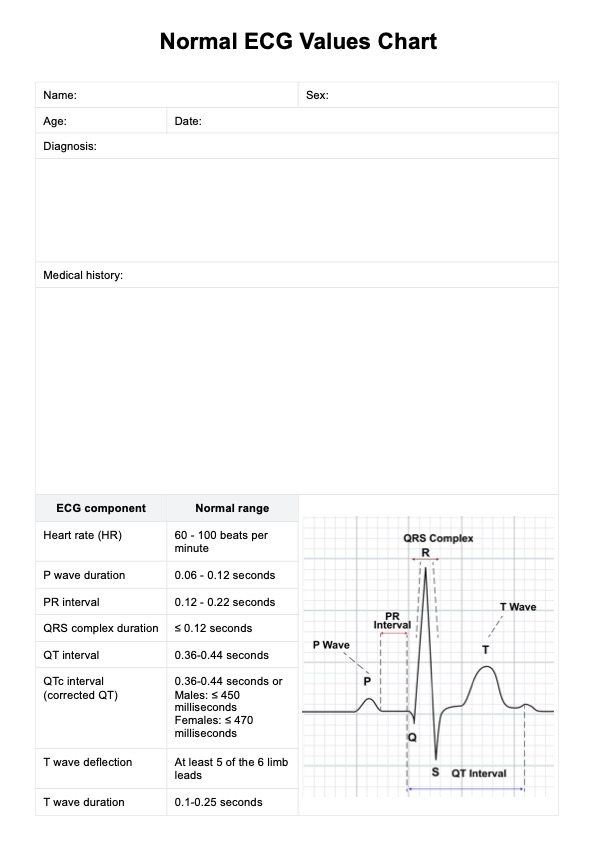

Grafieken met normale ECG-waarden

Hoe u ons sjabloon voor een diagram met normale ECG-waarden gebruikt

Ons gratis, afdrukbare sjabloon voor normale ECG-waarden bevat referentiebereiken waarmee u snel abnormale ECG-waarden kunt identificeren. Volg deze stappen om aan de slag te gaan:

Stap 1: De grafiek downloaden

Open de gratis grafiek met normale ECG-waarden met de knop „Sjabloon gebruiken” op deze pagina. Je kunt het ook downloaden van onze bibliotheek met informatiebronnen door op „Download” te klikken.

Stap 2: Leg uit hoe dit formulier werkt

Deel de grafiek met uw patiënt en leg uit hoe u deze hebt gelezen. Wijs de secties aan die de ECG-waarden en hun normale bereik weergeven.

Stap 3: Voer de gegevens van de patiënt in

Vul de juiste gegevensvelden in met informatie over uw patiënt. Dit omvat hun leeftijd, geslacht en andere relevante informatie.

Stap 4: Laat de patiënt een elektrocardiogramtest ondergaan

U hebt de resultaten van een ECG/ECG nodig, dus bereid uw patiënt voor op de procedure en voer de test uit. Als u klaar bent, noteert u de resultaten.

Stap 5: Bekijk de resultaten

Bekijk de grafiek en gebruik ons sjabloon als referentie. om te zien hoe de ECG-waarden van uw patiënt zich verhouden tot de normale waarden. Evalueer op basis van de verstrekte informatie de toestand van de patiënt.

Stap 6: Bespreek de resultaten met uw patiënt

Bespreek het plan met uw patiënt en beantwoord eventuele vragen. Zorg voor duidelijke instructies en benadruk hoe belangrijk het is om het plan uit te voeren.

Hoe ECG-resultaten te lezen

Het lezen van een ECG omvat het analyseren van verschillende componenten om de elektrische activiteit van het hart te beoordelen en te bepalen of het goed functioneert. Hieronder staan de belangrijkste elementen die u moet evalueren:

1. Hartslag (HR): Bereken de hartslag door het aantal R-golven in een strip van 6 seconden te tellen en dit te vermenigvuldigen met 10. Een normale hartslag varieert van 60 tot 100 slagen per minuut.
2. P-golf: De P-golf staat voor atriale depolarisatie. Beoordeel de morfologie en duur van de P-golf (0,06-0,12 seconden). De P-golven moeten in lead II rechtop staan en er uniform uitzien. Abnormale P-golven kunnen wijzen op atriumvergroting of atriumfibrilleren.
3. PR-interval: Meet de tijd vanaf het begin van de P-golf tot het begin van het QRS-complex. Een normaal PR-interval varieert van 0,12 tot 0,22 seconden. Een verlengd PR-interval kan wijzen op een eerstegraads hartblok, terwijl een verkort PR-interval geassocieerd kan zijn met pre-excitatiesyndromen.
4. QRS-complex: Het QRS-complex staat voor ventriculaire depolarisatie. De duur moet ≤ 0,12 seconden zijn. Afwijkingen in het QRS-complex, zoals brede complexen, kunnen wijzen op bundeltakblokken of ventrikelhypertrofie. De amplitude van de R-golf moet worden onderzocht, vooral in gevallen van linkerventrikelhypertrofie, waar deze verhoogd kan zijn.
5. ST-segment: Het ST-segment is het platte, iso-elektrische gedeelte van het ECG dat het QRS-complex volgt. Evalueer op een verhoging van het ST-segment of depressie, wat kan duiden op myocardischemie of een infarct. Depressie van het ST-segment kan ook voorkomen bij aandoeningen zoals linkerventrikelhypertrofie of spanningspatronen.
6. T-golf: De T-golf staat voor ventriculaire repolarisatie. Een normale T-golf is bij de meeste leads rechtop, vooral in afleiding II. T-golfinversie of negatieve afbuiging kan echter een teken zijn van myocardischemie of andere hartafwijkingen. Beoordeel de duur van de T-golf, die normaal varieert van 0,1 tot 0,25 seconden.
7. QT-interval: Meet het QT-interval vanaf het begin van de Q-golf tot het einde van de T-golf. Corrigeer het QT-interval (QTc) voor de hartslag met behulp van de formule van Bazett, met normale QTc-waarden tussen 0,36 en 0,44 seconden. Langdurige QT-intervallen kunnen wijzen op een verhoogd risico op ventriculaire aritmieën.
8. U-golf: De U-golf volgt de T-golf en vertegenwoordigt de laatste fase van ventriculaire repolarisatie. De normale U-golf is klein en rechtop in dezelfde afleiding als de T-golf. Prominente U-golven zijn te zien bij aandoeningen zoals hypokaliëmie.
9. Q-golven: Beoordeel de aanwezigheid van Q-golven, wat kan duiden op een eerder myocardinfarct als ze diep en breed zijn.
10. Atriale flutter en fibrillatie: Evalueer op tekenen van atriale flutter, gekenmerkt door een „zaagtandpatroon” van P-golven, of atriumfibrilleren, waarbij P-golven worden vervangen door onregelmatige basislijnfluctuaties.
11. J-punt: Het J-punt is waar het QRS-complex overgaat in het ST-segment. Een verhoging of depressie kan op dit moment significant zijn bij het diagnosticeren van aandoeningen zoals een hartinfarct.

Het herkennen van normale varianten, zoals een bifasische P-golf of kleine variaties in QRS-duur, is cruciaal om te voorkomen dat goedaardige bevindingen te veel worden geïnterpreteerd. Houd bij de interpretatie van de ECG-resultaten altijd rekening met de klinische context en medische geschiedenis van de patiënt.

Wanneer zou je dit sjabloon gebruiken?

Het sjabloon voor de grafiek met normale ECG-waarden meet de elektrische activiteit van het hart van een patiënt. Het kan u helpen bij het evalueren en diagnosticeren van mogelijke medische aandoeningen of ziekten, zoals abnormale ritmes of hartblokkades. Op dezelfde manier kunt u deze grafiek gebruiken om:

Controleer het effect van medicatie op hartaandoeningen

U kunt deze gratis tabel met normale ECG-waarden gebruiken om de meetwaarden van patiënten in de loop van de tijd bij te houden en de effecten te evalueren van eventuele medicijnen of behandelingen die ze nemen voor een hart- of ritmegerelateerde aandoening. Dit helpt u de voortgang bij te houden en indien nodig behandelingen aan te passen.

Potentiële problemen of onregelmatigheden identificeren

Deze grafiek helpt u eventuele onregelmatigheden in de hartslag van de patiënt of andere hartmetingen te identificeren. Als u inconsistenties opmerkt, kunt u dit verder onderzoeken en bepalen of de patiënt risico loopt op een hartaanval, myocardinfarct, ventrikelhypertrofie of een andere ernstige aandoening.

Vergelijk het ECG van de patiënt met normale waarden

Door het ECG van de patiënt te vergelijken met de normale waarden op deze grafiek, kunt u snel eventuele problemen of afwijkingen identificeren. Dit helpt u de beste manier van handelen te bepalen en preventieve maatregelen te nemen.

Voor wie is deze gratis tabel met normale ECG-waarden bedoeld?

De meeste beroepsbeoefenaren in de gezondheidszorg kunnen onze gratis normale ECG-kaart gebruiken voor het monitoren en diagnosticeren van patiënten. Deze grafiek is vooral handig voor:

• Cardiologen
• Verpleegkundigen
• Technici
• Dokter in de eerste lijn
• Artsen op de spoedeisende hulp

Studenten en medische onderzoekers kunnen deze grafiek ook gebruiken om de normale waarden van ECG-golfvormen te begrijpen.
